CCB Cut-Coil-Band

CCB Cut-Coil-Band

Una gran parte dei monouso medicali è composto da spezzoni di tubo che per esigenze di packaging viene avvolto in rotoli e fermato con fascette di carta coesiva.

Il processo manuale di taglio, avvolgimento e fascettatura è alquanto dispendioso in termini di tempo e manualità necessaria.

Tecnoideal ha quindi sviluppato una macchina in grado di concentrare questi tre processi in un ciclo unico e continuo, ad elevata produttività

Descrizione e funzionamento

La CCB è una macchina composta da:

  1. Unita di sbobinamento tubo: che svolge il tubo da una grande bobina
  2. Unità di taglio tubo: taglia il tubo con lame appositamente studiate per un taglio a lunghezza accurata, perpendicolare e privo di impurità
  3. Unità di avvolgimento: avvolge il tubo su un diametro predeterminato disponendolo in spire ordinate
  4. Unità fascettatura: pone fascette di carta coesiva per mantenere in forma l’avvolto
  5. Unità di scarico prodotto finito: seleziona i prodotti conformi in base a lunghezza rilevata e scarica in apposito scivolo buoni e scarti.

Media

CCB Cut-Coil-Band

Vantaggi e features

L’utilizzo di una macchina automatica CCB porta a vantaggi concreti in termini di produttività e controllo del processo:

  • Premuto il pulsante di avvio, la macchina produce in modalità continua gli avvolti di tubo fascettato raggiungendo produttività elevate (400-800 pz/h) senza necessità dell’intervento dell’operatore, se non per effettuare cambio bobina tubo e cambio bobina di carta coesiva quando esaurite.
  • La CCB dispone di un controllo continuo ed accurato della lunghezza del tubo per ogni avvolto prodotto, tramite un sistema ad encoder in grado di valutare in tempo reale la conformità dei prodotti.
  • Il controllo a display touch screen permette la programmazione di ricette per un rapido cambio di prodotto e settaggio della macchina
  • È possibile scaricare in tempo reale i dati di produttività della macchina
  • Possibilità di connessione remota per assistenza online

Modelli

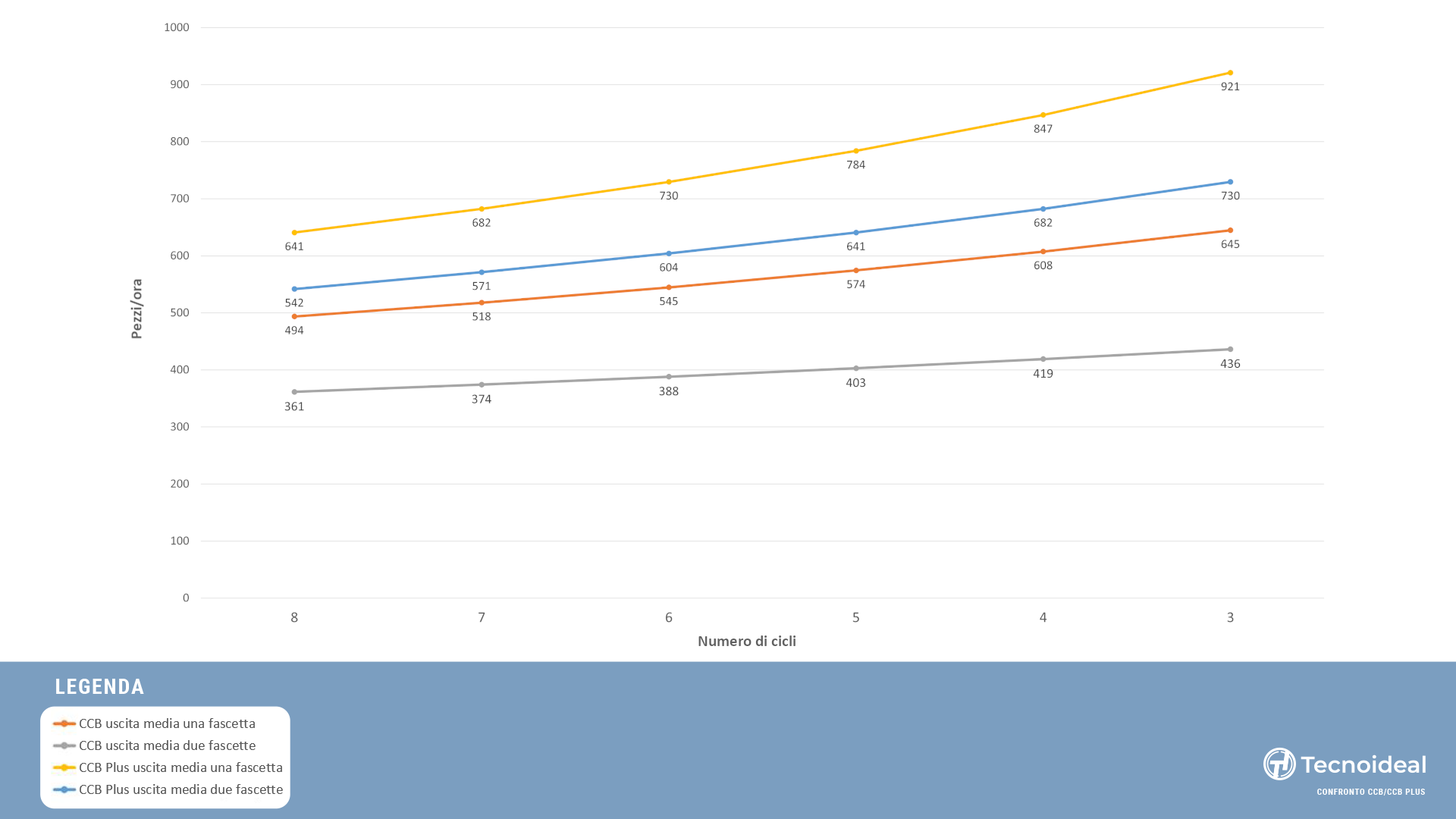

grafico differenze ccb ccb plus
Clicca sull'immagine per ingrandirla

La CCB è una macchina automatica che taglia il tubo da bobina, lo avvolge e lo confeziona con una fascetta di carta coesiva.

È disponibile in due modelli: CCB e CCB Plus. Il grafico mostra le differenze, in termini di produzione di pezzi, dei due modelli.

In base alla lunghezza del tubo, configurazione dell'avvolto e tipo di fascettatura, CCB PPlus  può raggiungere una produttività massima di 900 pezzi / ora.

Prodotti finiti realizzabili

Con il CCB Cut-Coil-Band è possibile realizzare i seguenti prodotti:
